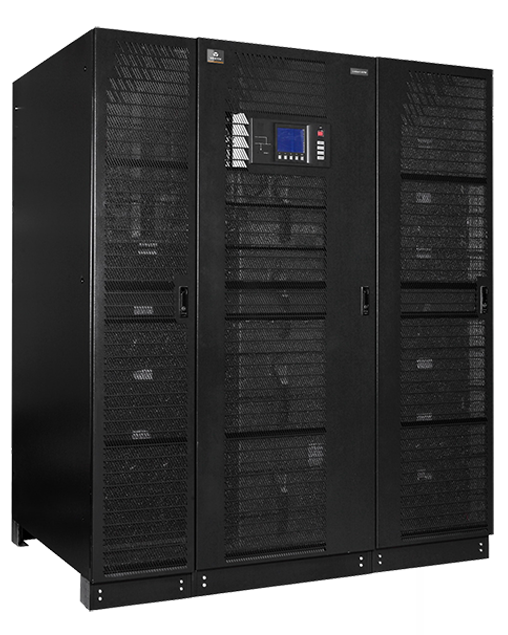

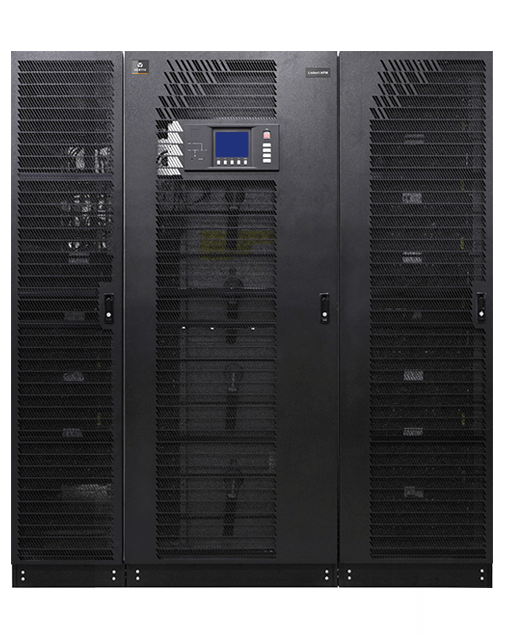

Liebert APM 50~600kVA
APM 50 - 600 系列UPS是基于新一代50kW功率模块的模块化UPS，系统模块并联数量更少，减小模块间并联环流，大大提升模块化UPS 的可靠性；其全球480V电压等级的安规设计，创新的内部架构和生产工艺，进一步提升了系统的可靠性。具有业内模块化产品最高的可靠性和节能性。
优点
高可靠性是Liebert APM 50～600KVA的核心优势，其创新的内部和外部架构，大大提升UPS系统可靠性，能够轻松处理输入故障、负载故障、瞬时过载、输入电源干扰，适用于数据中心、轻工业生产环境；
单模块容量高达50kVA，系统模块并联数量更少，减小模块间并联环流，提升系统可用性；
高效电源保护解决方案可优化您的初始投资及后期运营成本，最新的经济模式(ECO Mode)效率已超过99%，双变换模式(Double Conversion Mode)的效率高达 97%；
便于维护：模块化，热插拔，全正面维护，功率模块、旁路模块均可在 5分钟内维修更换；
灵活的UPS配置可帮助客户制定理想的解决方案，助力企业以较低的总运营成本获得出色的性能。
特性
业界更高的模块容量（单模块50kVA），机架内环流更小；
创新的内部架构设计，关键元件得到更好的物理及电磁防护；
更高电压等级的安规设计；
输出继电器并联SCR，更高的切换可靠性；
UPS内部并柜采用母排连接，可靠性更高，损耗更小；
10%负载率下输入PF可达0.98，更优的油机适应性；
双变换效率高达97%；
输出功率因数为1（kVA=kW）；
支持并机ECO和智能休眠模式；
功率模块，旁路控制模块和旁路功率模块均可支持热插拔；
直流电容、交流电容可单独更换，节省整个生命周期使用成本；
兼容上进线和下进线，更充裕的接线空间；
全正面安装维护，柜体可分拆。
Liebert® APM智能模块化UPS系统是维谛技术集40余年大功率UPS生 产经验，业内领先的IDC动力保障和智能供电管理技术，全新推出的新一 代一体化IT机房不间断供电解决方案。
高可靠性是Liebert® APM的核心优势，其创新的内部和外部架构，大大提升 UPS系统可靠性，能够轻松处理输入故障、负载故障、瞬时过载、输入电源干扰， 适用于数据中心、轻工业生产环境。
单模块容量高达50kVA，系统模块并联数量更少，减小模块间并联环流，提升系 统可用性。
高效电源保护解决方案可优化您的初始投资及后期运营成本。我们最新的“经济 模式(ECOMode )”效率已超过99%，而“双变换模式(Double Conversion Mode)”的效率高达97%。
适用中、大规模数据中心应用的UPS, 具有业界最佳的可靠性及节能性。
亮点
-业界更高的模块容量(单模块50kVA ),机 架内环流更小
-创新的内部架构设计，关键元件得到更好的 物理及电磁防护
・更高电压等级的安规设计
・输出继电器并联SCR，更高的切换可靠性
・UPS内部并柜采用母排连接,可靠性更高， 损耗更小
・10%负载率下输入PF可达0.98,更优的油 机适应性
・ 双变换效率高达 97%
・输出功率因数为1( kVA=kW)
・支持并机ECO和智能休眠模式
・功率模块，旁路控制模块和旁路功率模块均 可支持热插拔
・直流电容、交流电容可单独更换，节省整个 生命周期使用成本
・兼容上进线和下进线，更充裕的接线空间
・全正面安装维护，柜体可分拆
・全面兼容锂电池，功能完善、性能优异、稳定 可靠
高可用性
Liebert® APM的设计最大化地考虑了电源的安全性和可靠性，并充 分利用维谛技术的行业经验和专业技能，通过全正面的服务设计,实 现高MTBF和低MTTR的UPS解决方案。
Liebert® APM采用了更先进的内部架构设计,能够将其中产生的热 空气仅流经散热器，而不会影响关键元件和其他内部敏感电路,从而 延长了器件的使用寿命，防止过早失效，实现更高的可靠性。
Liebert® APM系统采用模块化冗余设计理念，为系统提供N+X冗余 并联系统的高可用性。同时，包含旁路模块在内的所有UPS功率模 块支持热插拔，扩容升级变得异常简单。系统维护时间也由传统的 4-12小时缩短为2min,大幅提升系统的可用性。
主动性维护
虽然有许多维修公司可提供基本的维修和维护服务，但维谛技术有限 公司提供的服务可将关键维护行为提升到新的水平一即主动性维护， 这种维护方式可极大延长供电系统的使用寿命。
Liebert® APM的设计最大化地考虑了电源的安全性和可靠性，并充 分利用维谛技术的行业经验和专业技能，通过全正面的服务设计,实 现高MTBF和低MTTR的UPS解决方案。
Liebert® APM采用了更先进的内部架构设计,能够将其中产生的热 空气仅流经散热器，而不会影响关键元件和其他内部敏感电路,从而 延长了器件的使用寿命，防止过早失效，实现更高的可靠性。
Liebert® APM系统采用模块化冗余设计理念，为系统提供N+X冗余 并联系统的高可用性。同时，包含旁路模块在内的所有UPS功率模 块支持热插拔，扩容升级变得异常简单。系统维护时间也由传统的 4-12小时缩短为2min,大幅提升系统的可用性。
主动性维护
虽然有许多维修公司可提供基本的维修和维护服务，但维谛技术有限 公司提供的服务可将关键维护行为提升到新的水平一即主动性维护， 这种维护方式可极大延长供电系统的使用寿命。
更低的产品生命周期总成本(TCO )
按需投资，灵活扩容
客户的IT设备在投产初期，对供电量的要求较小。往往需要2年或更 长的时间，其IT设备负荷才能达到设计容量，且伴随着业务的快速发 展，其IT设备负荷的增长也往往呈现脉冲式变换。Liebert® APM模 块化UPS可完美应对客户需求，在客户业务发展初期，通过较小的容 量配置节省客户初期投资；在客户业务快速发展期，通过模块的热插 拔功能，灵活的实现在线扩容，且扩容时间可短至5min之内。
高效系统
提高能源效率已成为各行各业普遍的诉求，因此许多制造商均适时地 推出了高能效UPS系统，但他们却忽视了正常工作负载率下的效率。 绝大多数情况下,UPS厂商宣称的效率是满载下的数据，但实际上系 统很少会满负载运行,典型的负载率范围为30-70%。比较典型负载 水平下的运行效率才可以准确地预计运营成本。
Liebert® APM效率水平在典型负载范围内稳定维持在96%以上，业 内首屈一指。
Liebert® APM在ECO模式下可持续实现超过99%的效率，实现更 低的运营成本。
减小系统建设投资
对于同样实现N+1并联冗余可靠性 的UPS系统,Liebert® APM模块化 UPS相较于传统塔式UPS,可大幅 减小设备容量投资。以500kVA设备 负载为例，对于传统塔式UPS,其 1+1冗余并联系统总设备容量为 500kVA+500kVA=1000kVA。如采 用Liebert® APM模块化UPS，仅需 500kVA+50kVA=550kVA，即可实 现N+1并联冗余可靠性。整个系统容 量投资可由10 0 0kVA降低为 550kVA，设备采购总容量降低45%， 有效降低系统建设投资。
功率电容可单独更换，极大降低后期的维护成本
UPS在使用5年后，都会更换功率电容，风扇等易损件，传统的模块 化UPS的功率电容和其他功率器件布局在一起，更换电容时需将整 个功率板更换，更换成本非常高。
APM系列50kVA功率模块采用独具创新的设计,内部功率电容可单 独更换，
Liebert® APM技术规格
| 型号 | APM 250/400/600 kVA | ||
| 功率(kVA/kW) | 50 100 150 200 250 300 350 400 | 450 | 500 550 600 |
| 物理参数 | |||
| APM 250kVA 机架 APM 400kVA 机架 | APM 600kVA 机架 | ||
| 宽*深*咼（mm） | 1000*1000*2000 1400*1000*2000 | 1800*1000*2000 | |
| 重量（kg） | 460 495 530 565 600 750 785 820 | 945 | 980 1015 1050 |
| 输入特性（整流器） | |||
| 额定输入电压 | 380/400/415VAC，三相四线 | ||
| 额定工作频率 | 50/60Hz | ||
| 输入电压范围 | 228V〜478V,—20%〜+ 25%满载，一20%〜一40%线性降额， | —40%可带50%负载 | |
| 输入频率范围 | 40Hz 〜70Hz | ||
| 输入功率因数 | 满载〉0.99,半载〉0.99 | ||
| 输入电流谐波（THDi） | <3% | ||
| 输入功率缓启动功能 | 有，5-30秒可设置 | ||
| 直流特性 | |||
| 充电器输出稳压精度 | 1% | ||
| 直流纹波电压 | <1% | ||
| 输出特性（逆变器） | |||
| 逆变器输出电压 | 380/400/415VAC，三相四线 | ||
| 输出功率因数 | 1(kVA=kW) | ||
| 电压 稳态 | <±1% | ||
| 稳定性瞬态 | <±5% | ||
| 逆变器过载能力 | 110% 1小时，125%10分钟，150%1分钟 | ||
| 相移 带100%均衡负载时 | <1° | ||
| 转性 带100%不均衡负载时 | <1° | ||
|
总谐波 100%线性负载 含量 THDv 100%非线性负载 |
1% | ||
| 3% | |||
| 旁路 | |||
| 旁路输入电压 | 380/400/415VAC，三相四线 | ||
| 旁路电压范围 | 默认一20%〜+ 15%,—40%、—30%、—10%〜+ 10%、+15%等其它范围值可通过软件设置 | ||
| 系统 | |||
| 频率 | 50Hz/60Hz (可设置) | ||
| 市电同步跟踪范围 | ±2Hz（默认值），±0.5Hz〜3Hz每0.5Hz可调 | ||
| 实测频率精度（内部时钟） | 50Hz/60Hz±0.02% | ||
| 系统效率 | 高达97% | ||
| 并机数量 | 4台 | ||
| 工作环境 | |||
| 运行温度范围 | 0 〜40°C | ||
| 存储温度 | 一25〜70°C（不含电池） | ||
| 相对湿度 | 0〜95%无凝露 | ||
| 最大运行高度 | ＜海拔1500m, 1500〜3000m之间每增加100m，系统降额1% | ||
| 噪音（1m） | <70dB | ||
| 保护等级 | IP20（内置防尘滤网） | ||
| 符合标准 | 安规:IEC60950-1, IEC62040-1-1/ AS 62040-1-1,电磁兼容:IEC62040-2 / AS 62040-2/EN50091-2 CLASS A, | ||
| 设计与测试：IEC62040-3 / AS 62040-3 | |||
