维谛GXE-01k00TS1101C00

 提示:点击图片可以放大

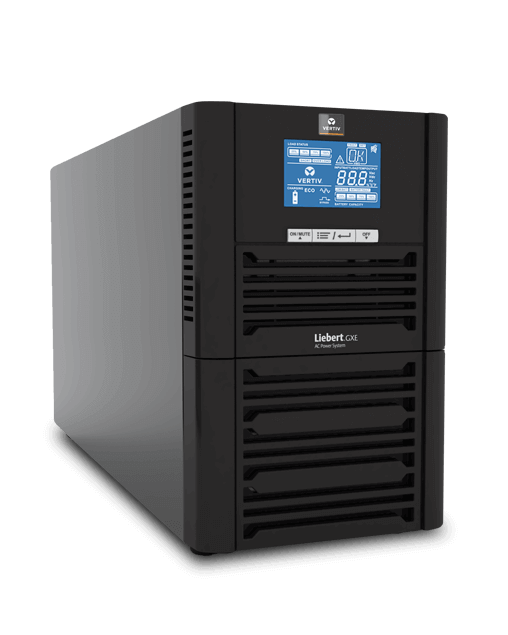

Vertiv Liebert GXE 系列 UPS 是基于 IT 行业交流不间断电源的应用动态,采用新拓扑,研发生产的全新一代塔式,单进单出,在线式高性能 UPS 产品。 通过突出性能及环保特性,满足中小机房IT类设备的最新应用,全面提升小功率段塔式 UPS 商业竞争力。


1kVA标准机型 1kVA长延时机型
2kVA/3kVA标准机型  2kVA/3kVA长延时机







节省空间

■ 采用先进的拓扑设计,大大提升了产品的功率密度,减小产品的体积。
■ 1KVA标机体积仅为156mm*255mm*295mm,适用于各种对体积要求较高的场合。


绿色节能设计

■ 使用新型拓扑技术,输入功率因数高达0.99,提升电能利用率有效降低
使用成本。
■ 超强的带载能力,输入电压全范围内,可按0.8输出功率因数,满载工作。
■ 整机效率高达90%以上,并提供ECO模式,节能效益明显。



友好人机界面

■ 用户可轻松获取UPS状态信息,包括工作模式等。
■ 用户可通过LCD实时查询电池容量与负载容量。
■ 故障状态清楚显示,提升问题解决速度。


管理轻松智能

■ 智能风扇可根据负载状况自动调整转速,减少耗电,降低噪音。
■ 标配RS-232及USB通讯接口,方便用户对UPS进行的通讯管理。
■ 提供干接点可实现远程关机功能,使用户操作更加方便。
■ 配合不同的监控卡,可满足并实现用户多样的管理功能。

通讯卡选件 描述
外置SNMP卡盒 与GXE 1~3KVA UPS配套使用,用于智能选配卡的安装

RDU-SIC卡
监控智能设备的系统状态,记录告警事件,并通过邮件或短信的方式告知用户;通过内置web图形介面设置运行参数和查看设备状态,并将被讲监控设备的状态通过SNMP协议方式发送给网络管理软件
MODBUS卡 UPS接入楼宇监控系统时选用
RS-485卡 RS485卡,实现RS232信号向RS485信号的转换,用于UPS与维谛技术RDU-A机房智能监控单元的连接
干接点卡 提供4路继电器信号输出及3路开关信号输入

干接点扩展卡

提供4路继电器信号输出及3路开关信号输入,还提供RS232和RS485通信功能,提供4路模拟量采集功能


负载及延时时间*

1KVA (0.8KW) 2KVA (1.6KW) 3KVA (2.4KW)
标机 12m(半载)/4.8m(满载) 12m(半载)/5.2m(满载) 11.5m(半载)/4.5m(满载)
12V/24Ah×1 32m 32m 18m
12V/38Ah×1 50m 50m 33m
12V/65Ah×1 1h30m 1h30m 1h10m
12V/75Ah×1 2h4m 2h4m 1h25m
12V/100Ah×1 2h45m 2h45m 1h32m
*查询表所提供的后备延时时间,仅供参考

GXE 1-3KVA

参数
产品型号
GXE01k00TS1101C00
/ GXE 01k00TL1101C00
GXE 02k00TS1101C00
/ GXE 02k00TL1101C00
GXE03k00TS1101C00
/GXE03k00TL1101C00
型号等级 1000VA/800W 2000VA/1600W 3000VA/2400W


输入
电压范围(额定) 120Vac~288Vac,额定220Vac,全输入电压范围内可满载工作
功率因数 0.99
频率 45Hz~65Hz;自适应





输出
电压 220Vac±1%,230/240Vac±3%
功率因数 0.8
频率 45Hz~55Hz(50Hz体制);55Hz~65Hz(60Hz体制)
波形 正弦波
电流峰值因素 3:1
电压失真度 ≤3%额定线性负载,≤5%额定非线性负载
过载能力 额定输入:105%~130%,10min;130%~150%,1min;>150%,500ms



电池
类型 阀控式密封铅酸蓄电池
数量*电压*容量 3×12V×7Ah(标机) 6×12V×7Ah(标机) 6×12V×9Ah(标机)
标机电池后备时间 >4 min
充电电流 长机8A max(根据用户设置的电池容量自动匹配最大充电电流)
再充电时间 带载100%放电至UPS自动关机,6小时充至电池容量的90%(标机)



环境
工作温度 0℃~+40℃
储存温度 -40℃~+70℃
相对湿度 0%RH~95%RH,无冷凝
工作海拔高度 40℃时,高达6,600英尺(2000m),无需降额
噪音 <45dB

通信及管理
通信接口 DB-9 RS-232、B型USB
SNMP远程管理 可选配外置SNMP
安装方式 塔式
切换时间 0ms
整机效率(市电模式) ≥91% ≥93%
安规 EN62040-1:2008

电磁兼容
CE/RE IEC/EN/AS 62040-2 2nd Ed =CISPR22 Class A
surge IEC/EN 61000-4-5,Level 3(2kV)(L、N对地),Level 2(1kV)(L、N之间)

尺寸(宽×高×深,mm)

裸机
156×255×295(标机) 156×255×466(标机) 156×255×466(标机)
156×150×295(长机) 156×150×466(长机) 156×150×466(长机)

重量(kg)
裸机 12(标机)/4(长机) 22(标机)/7(长机) 25(标机)/7(长机)
包装 13(标机)/5(长机) 24(标机)/8(长机) 27(标机)/8(长机)
颜色 黑色RAL7021



While every precaution has been taken to ensure accuracy and completeness herein, (business unit) assumes no responsibility, and disclaims all liability, for damages resulting from use of this information or for any errors or omissions.
Specifications are subject to change without notice.
