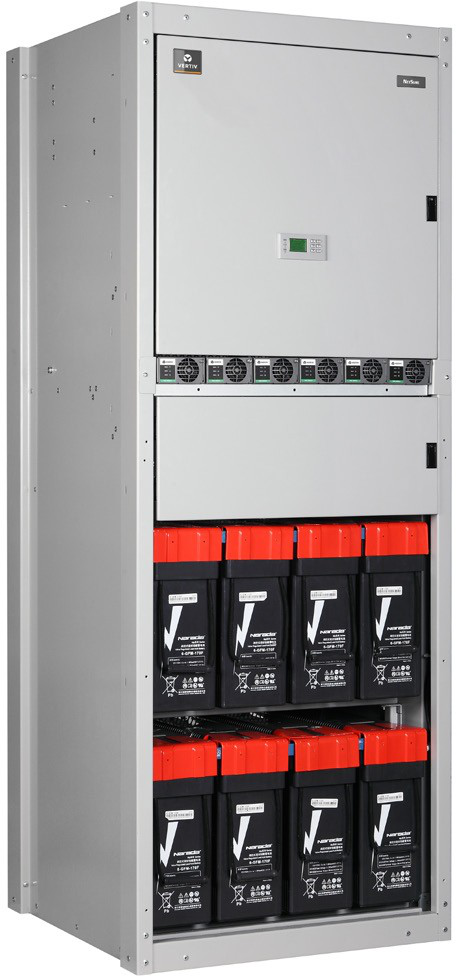

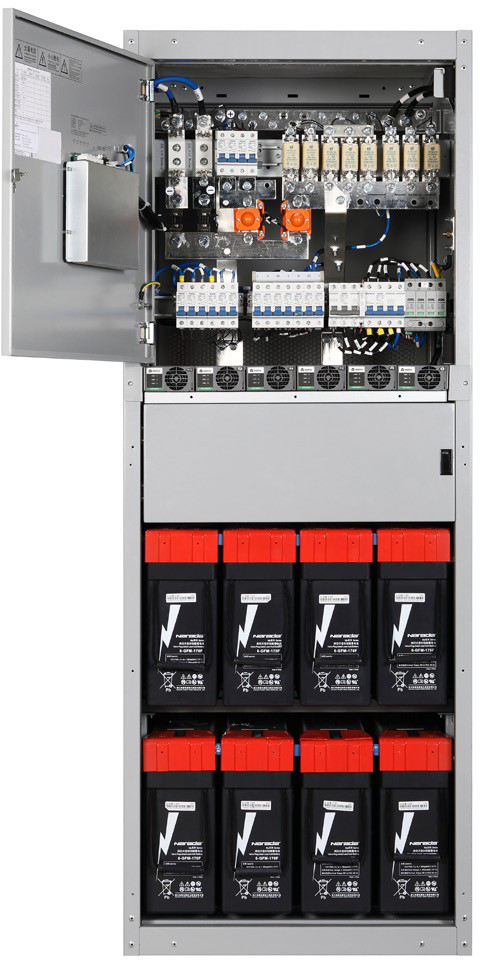

维谛NetSure 731 C62-X1

 提示：点击图片可以放大

NetSure™ 731 C62系列


配置 NetSure 731 C62-X1 NetSure 731 C62-X2 NetSure 731 C62-X3
监控模块 M522S

交 输 1×63A/3P（断路器） 1×63A/3P（断路器） 1×63A/3P（断路器） 流 入
配电

交流防雷 C 级 C 级 C 级


直流配电		 电池下电
2×32A/1P，2×10A/1P（断路器）
2×32A/1P，2×10A/1P（断路器）
2×32A/1P，2×16A/1P（断路器）
负载下电
4×100A，4×63A（熔断器）
4×32A/1P，2×10A/1P ( 断路器 )
4×100A，4×63A（熔断器）
4×32A/1P，2×10A/1P ( 断路器 )
4×100A（熔断器）
4×63A/1P，6×32A/1P ( 断路器 )
直流防雷 In=10kA In=10kA In=10kA

电池接入 2×250A（熔断器） 2×250A（熔断器） 2×250A（熔断器）
干接点 5 路告警干接点
选配件 顶盖、温度补偿电缆、模块假面板、熔丝插拔器等
机械参数 600mm（宽）×400mm（深）×1600mm（高） 600mm（宽）×600mm（深）×1600mm（高） 600mm（宽）×400mm（深）×1600mm（高）
电池仓 - 两层电池架，每层空间： 560mm（宽）×550mm（深）×320mm（高）
  重量（kg） ≤100（包含整流模块）
