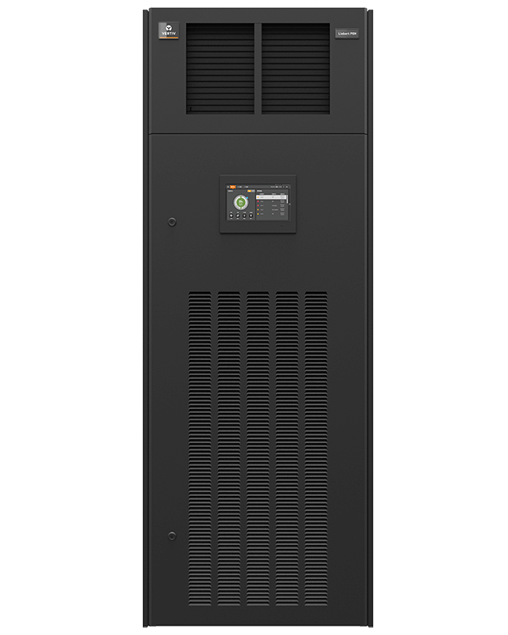

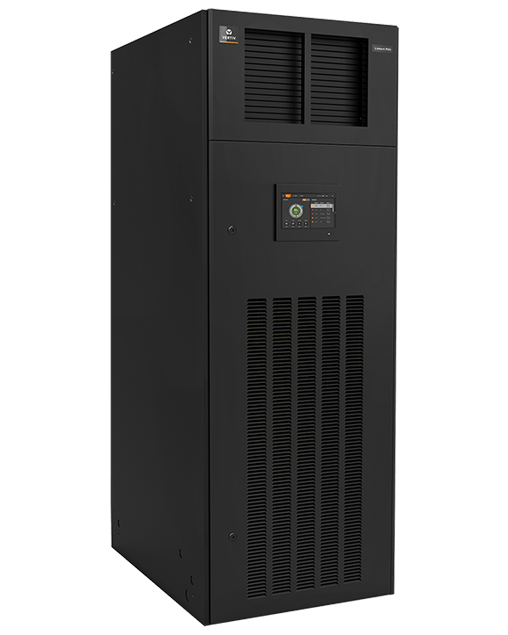

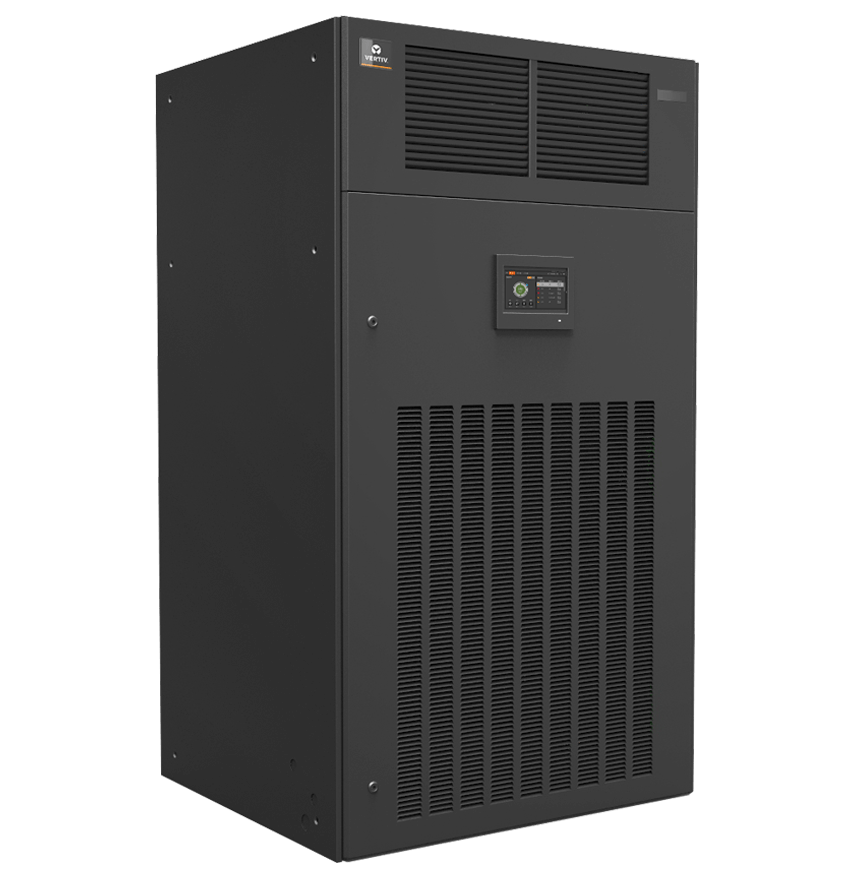

维谛PEH35U湿膜加湿器

 提示:点击图片可以放大
维谛PEH机房专用湿膜加湿器是一款独立的加湿设备,采用“等焓加湿”原理,加湿的同时有降温效果,可以保证加湿时水远离机柜,而且便于集中管理,具有高能效、大加湿量、运行成本低的特点,实现了数据机房的干、湿独立处理。 维谛PEH湿膜加湿器与精密空调外观保持一致。送风方式有上出风,可以满足10~50kg加湿量需求。
数据中心设备的安全性和可靠性是技术主管首要考虑的问题。如何控制在既节能的情况下,湿度满足规范要求?

加湿器需要独立放置,集中管理,远离服务器机柜,同时在此基础上实现更大的节能效果。

《GB50174-2017数据中心设计规范》第7.5.4中说明“可由其它加湿器进行调节”,肯定了独立加湿器的作用和地位。


湿膜加湿器采用自然蒸发的加湿方式,为等焓加湿(焓值不变,温度降低)。可以在加湿的同时对机房进行降温,减轻空调的制冷负荷,且加湿功率低,所以具有良好的节能加湿效果。
湿膜加湿器通过水泵和分配单元将水送到湿膜上部,水通过自身重力逐渐流经湿膜,回到接水盘完成水路循环。

与此同时,室内空气通过EC 风机吹过湿膜后,与湿润的湿膜充分接触,空气中的显热使水汽化,湿度增加而达到加湿目的。

高效可靠的器件

• EC 风机,效率高,功耗低

• 进口无机湿膜,饱和效率高,防火等级高,湿膜寿命可达到8-10年,抑菌效果好

• 采用9英寸触摸彩屏,界面风格简洁,易操作

• 提供高精度进水过滤器作为选配,在水质较差的地区可提高湿膜可靠性

精确稳定的控制

• 机组加湿量可无极调节,且额定加湿量可设,满足不同季节的应用需求

• 高精度的温湿度传感器,湿度控制精度高

• 加湿效率高。结合高回风应用,和空调设备联动,当检测到加湿工作时,空调不会进入除湿模式,避免两者竞争运行

整机优势

• 接水盘自动冲洗功能,减缓水盘结垢,维护工作量小。

• 保护功能齐全,更安全可靠。包括风机保护,水泵保护,溢水保护,缺水保护,电源保护等

• 完善的监控功能,带有RS485/232、ModBUS、TCP/IP等多种协议

• 可实现群控功能,主备/ 轮巡

控制特点及策略

• VERTIV微处理控制器,先进的PID调节技术

• 9 英寸液晶彩色触摸屏,多级密码保护,防止非法操作

• 通过触摸屏直观地观察温湿度曲线的变化趋势

• 专家级故障诊断系统,自动显示当前故障内容,方便维护

• 存储500条历史事件记录,配置RS485 接口
进水管安装:
• 进水管前需安装一个隔离阀,便于系统维护。

• 进水管连接一定要密封,防止漏水。加湿器进水管预留了卡套,卡套可以连接  OD16*2.0mm   的PU管,如图所示。工程上也可将卡套拆下,使用螺纹连接进水管,其中Y 型过滤器为G1/2英寸的内螺纹。

• 在主供水管道压力可能超过400kPa 的地方(主管路压力范围应该为100kPa~400kPa ),应安装减压器。

• 主供水管道压力低于100kPa 的地方,应有增压补水装置。

排水管安装:
• 加湿器排水管有2 种排水方式:左侧排水和底部排水。

• 左侧排水为排水管从左侧板穿过,需将侧板敲落孔敲掉,底部排水为排水管从底板穿过,需将底板敲落孔敲掉。机组排水管预留了Rc 3/4英寸内螺纹管接,如图所示。

参数

  W×D×Hmm
PEH20U 380~415V,3N~50Hz 20 3700 730×995×1975 140
PEH35U 380~415V,3N~50Hz 35 6400 930×995×1975 235
PEH50U 380~415V,3N~50Hz 50 8800 1130×995×1975 275
说明:
• 额定工况条件:回风干球温度35℃,相对湿度30%;
• 针对不同应用需求,机组可满足最高100Pa 的出风静压要求;
• 供水压力:1~4bar。
